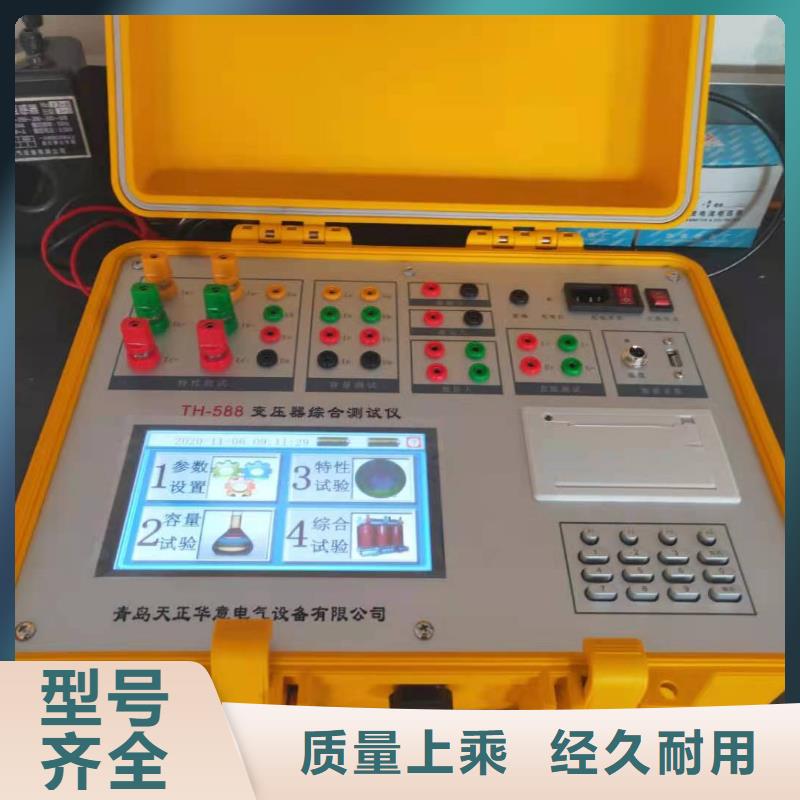

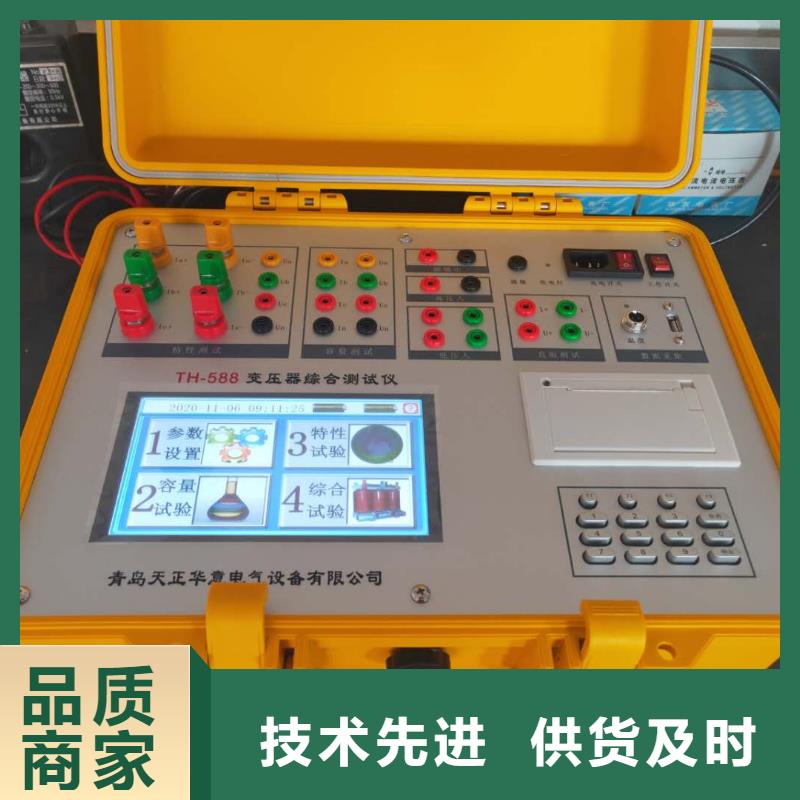

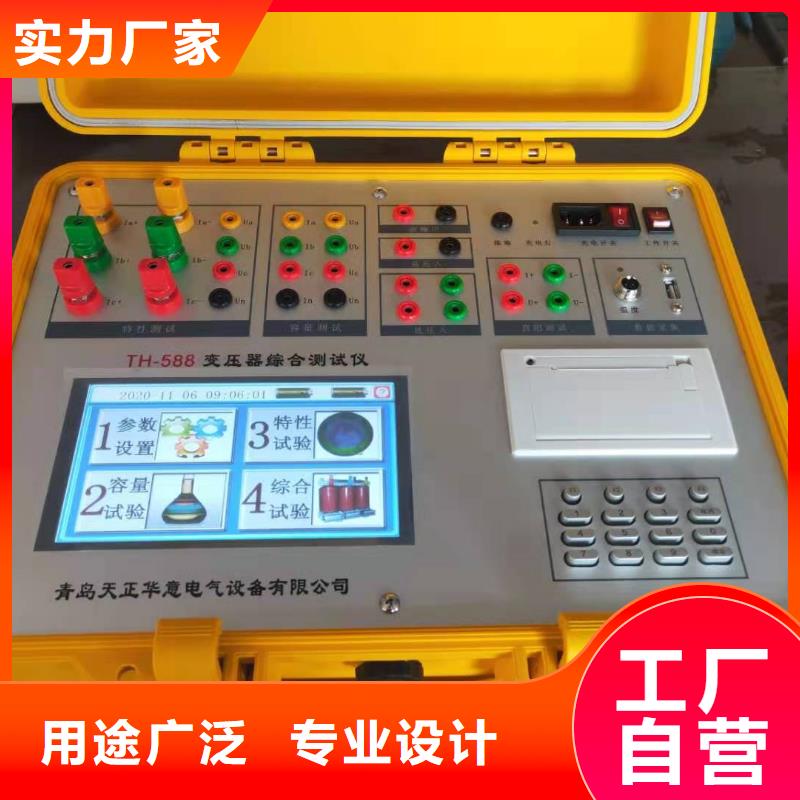

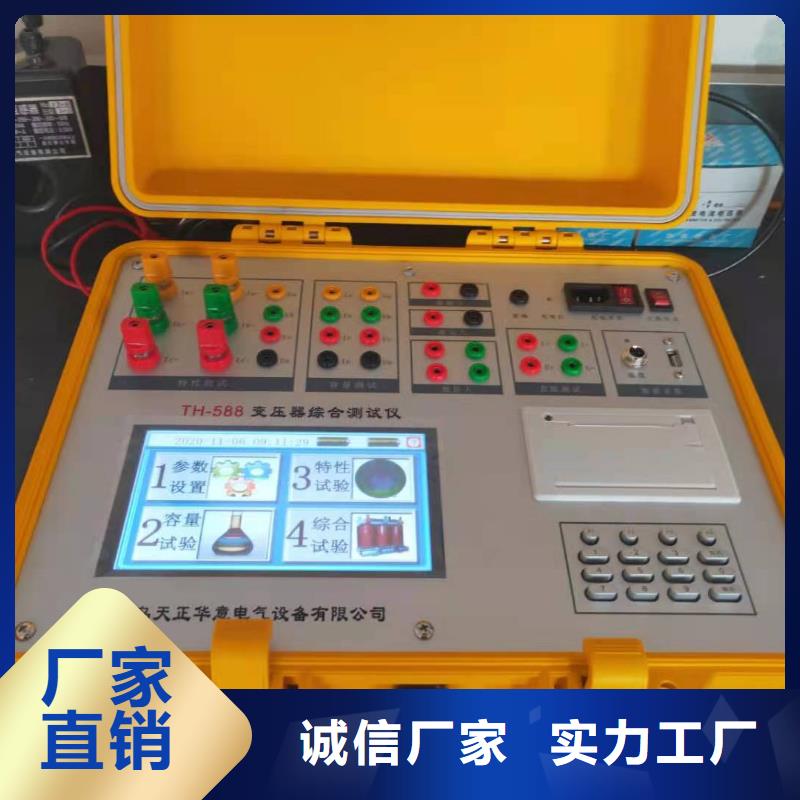

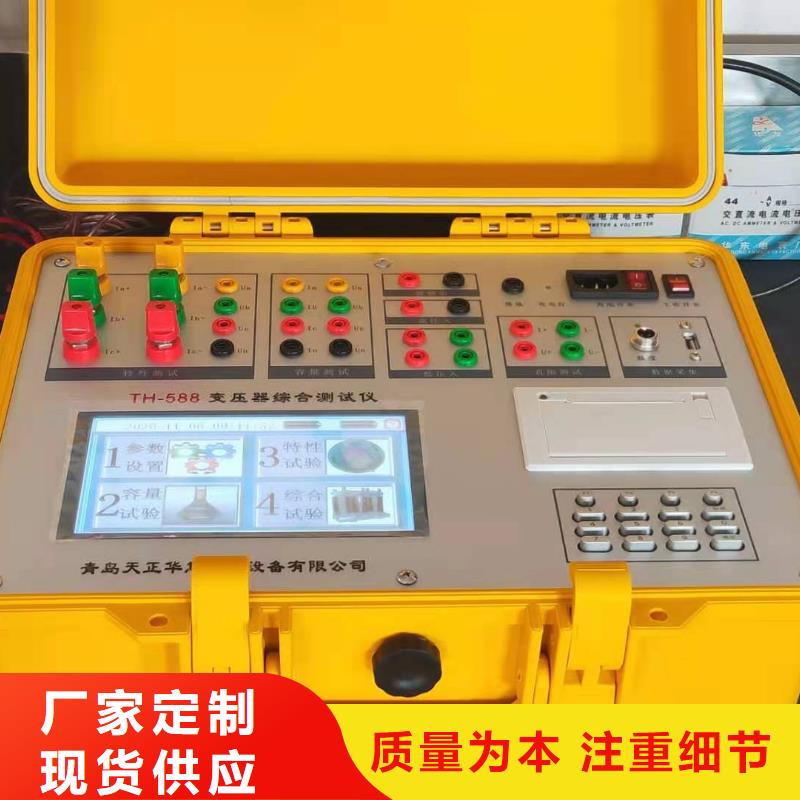

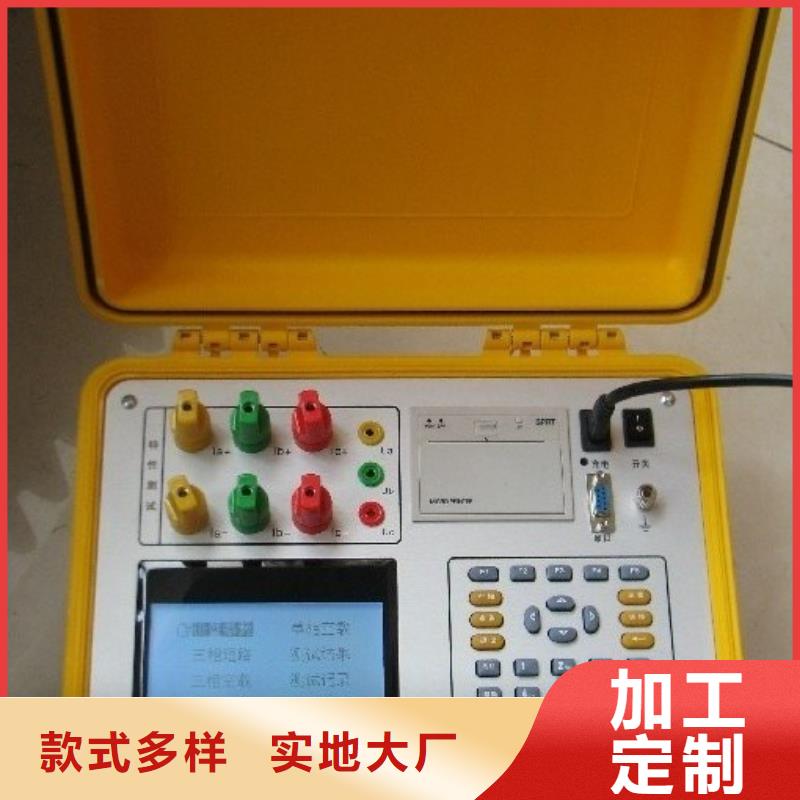

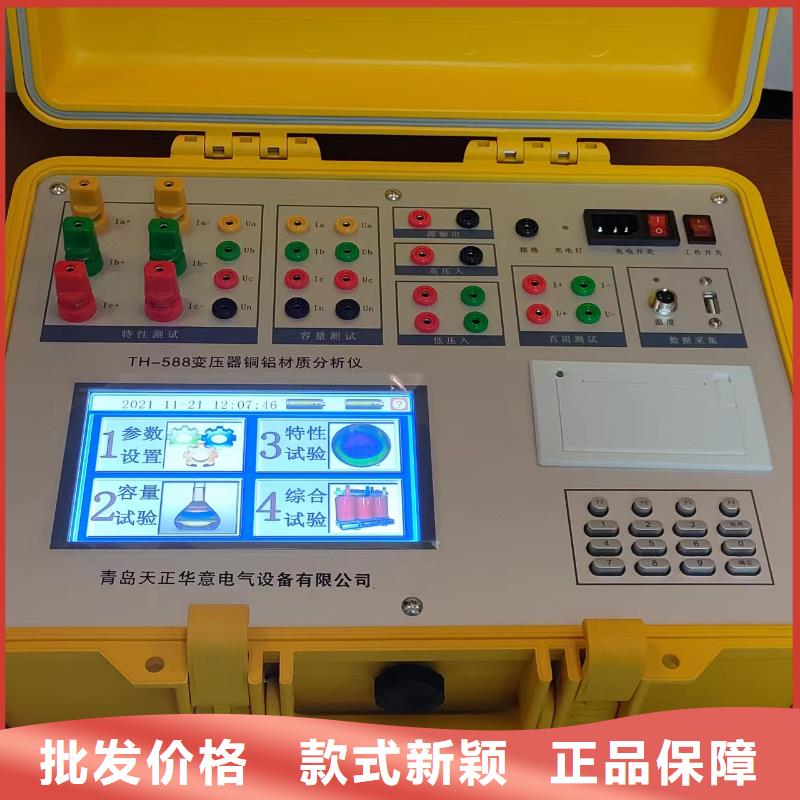

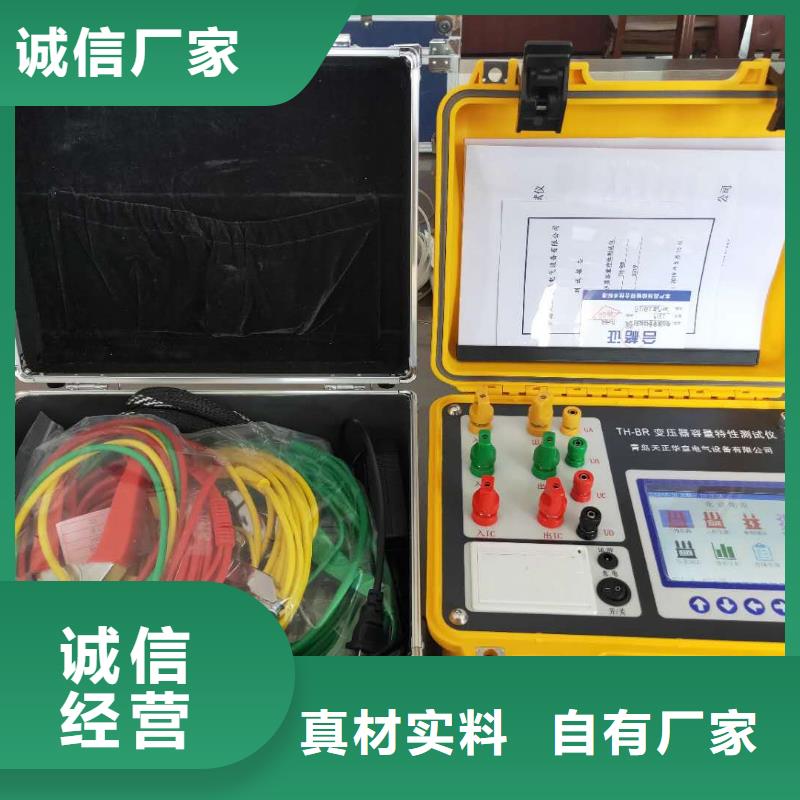

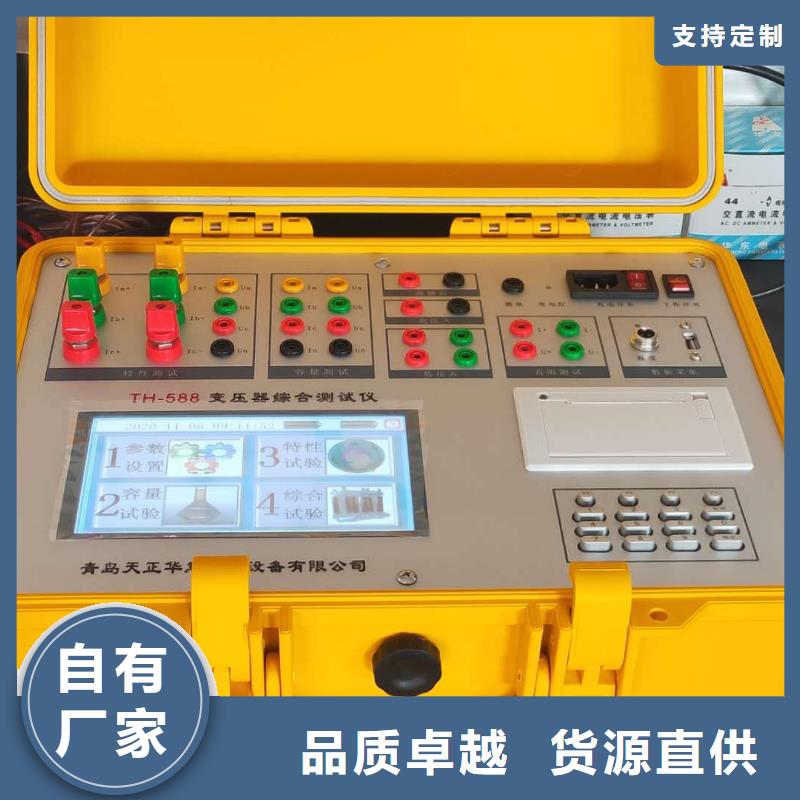

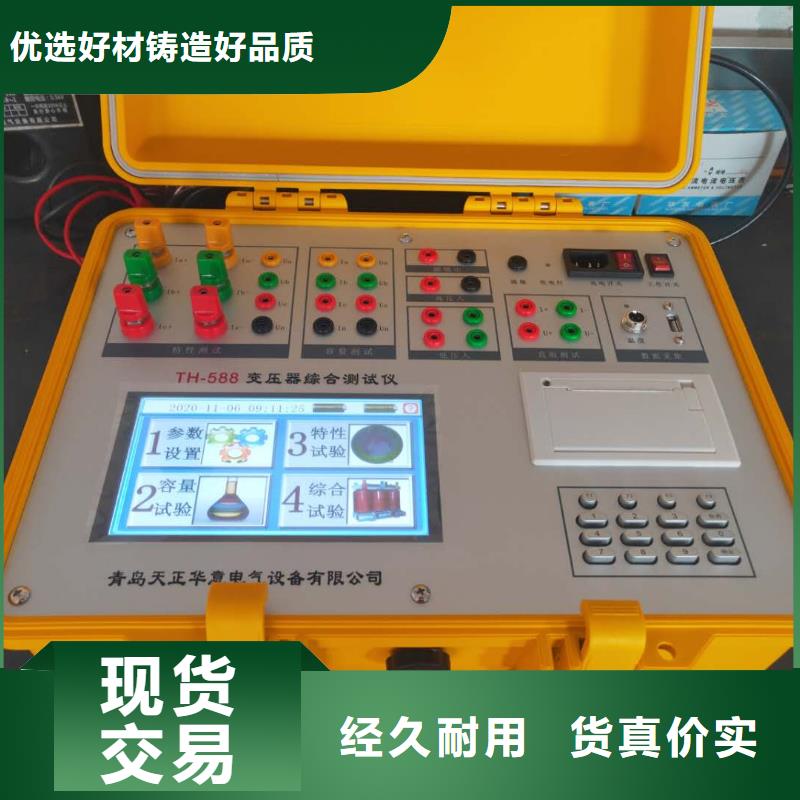

安徽芜湖变压器容量特性测试仪直阻测试1、仪器的操作者应具备一般电气设备或仪器的使用常识。2、仪表应避免剧烈振动。3、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。4、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。5、测试过程中，禁止移动测试夹和供电线路。图4.2 变压器直阻测试接线：I＋、 I- 输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V- V＋为电压线正端，V-为电压线负端。该界面左栏是变压器直阻的高低压侧直阻的数据，高压侧直阻用RAB、RAC、RBC表示，单位是欧姆，低压侧用rab、rac、rbc表示，单位是毫欧姆，直阻的数据可以是测试得到的数据，可以是人工修改的数据。直阻的修改输入方法可以直接点击屏幕上要修改数据的相应的位置修改。界面右栏是直阻测试时的电流选择当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。强调：测试完毕后一定要等放电报警声停止后再拆除测试线以及更换测试相别。4.2.３测量参数变压器外观数据，标有自动采集的部分如果为，分析仪外部连接本公司自主研发的高精度电子卡尺，数据会自动采集并显示在液晶屏幕上，如果都为，则需要人工进行输入，方法同直阻的输入方法，不再赘述。

安徽芜湖变压器容量特性测试仪容量参数设置公共参数为做变压器的容量及特性试验时候必须设定的参数，进行容量测试时对容量测试参数部分进行正确的设置，同样，进行特性测试时对特性参数部分进行正确的设置。公共参数部分的各个参数说明：变压器类型：指变压器的不同类型。根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。变压器类型包含了以下，点击中间即可打开选择：?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，只有明确变压器的联结组别才可准确判断出被测变压器的型式。?额定高压：指被试变压器施压侧的额定电压值，用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?额定低压：低压侧的额定电压，单位KV；?阻抗电压：当测试非标变压器时，必须输入此项参数，才可正确测出实际容量及特性参数。阻抗电压的取值范围2.0％~20.0％。注意：当测试国标配电变压器时，阻抗电压参数框前面如果有图标，阻抗电压有效，设置的阻抗电压参与变压器容量计算，如果图标为，阻抗电压无效，设置的阻抗电压不参与变压器容量计算。?当前温度及温标：输入当前被测变压器的本体温度，用于对测试结果做温度校正。因容量判断主要依据是变压器的短路试验的数据（阻抗电压和短路损耗），根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，在查表得到被试变压器的实际容量；变压器短路试验（测量短路损耗）时将测试功率测试结果校正到温标（短路试验的额定条件为温标），不做此项校正时输入温标即可（校正公式为：P＝K×PK ，其中K代表电阻温度系数，其算法为K＝(235＋温标)/(235＋t)，式中t为测试时实际温度，对于阻抗电压的校正，也是根据公式用实测值进行自动校正，公式如下：式中UKT代表当前温度实测阻抗电压百分比，PKT代表当前温度下实测短路损耗，SN表示被测变压器的额定容量。测试结果是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为“温标”设定值时进行，所以额定条件的数据都是在“温标”时的标准数值，为了准确判断容量，必须将测试结果校正，因此当前温度的准确直接影响容量的判断结果。当前温度的取值范围：-35℃~75℃。
