高低压开关柜通电试验台,【天正华意电气设备(肇庆市分公司)tianzh3611-26】始终坚守品质底线,所售产品严格遵循标准,确保每一件高低压开关柜通电试验台产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:杨经理,地址:平度市平安路2号。

高低压开关柜通电试验台 矿用高低压开关保护器试验台使用说明书青岛天正华意电气设备有限公司一：概述该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。二：主要技术参数工作电压：三相四线，380V，50Hz。三相可调电输出：0-660V/0-1140V，容量范围65％-120％U e可调，容量为3kVA。单相模拟信号：0-36V，0-127V，0-380V。试验大电流： 0-2500A动作时间测量：0-999.99s。计时精度：1ms。电阻投入：0-145KΩ。三相同步测量：0-999.99s真空管耐压测试仪：0-10kV。接触电阻测量精度：1微欧。记时装置精度：0.001秒。三 ：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。

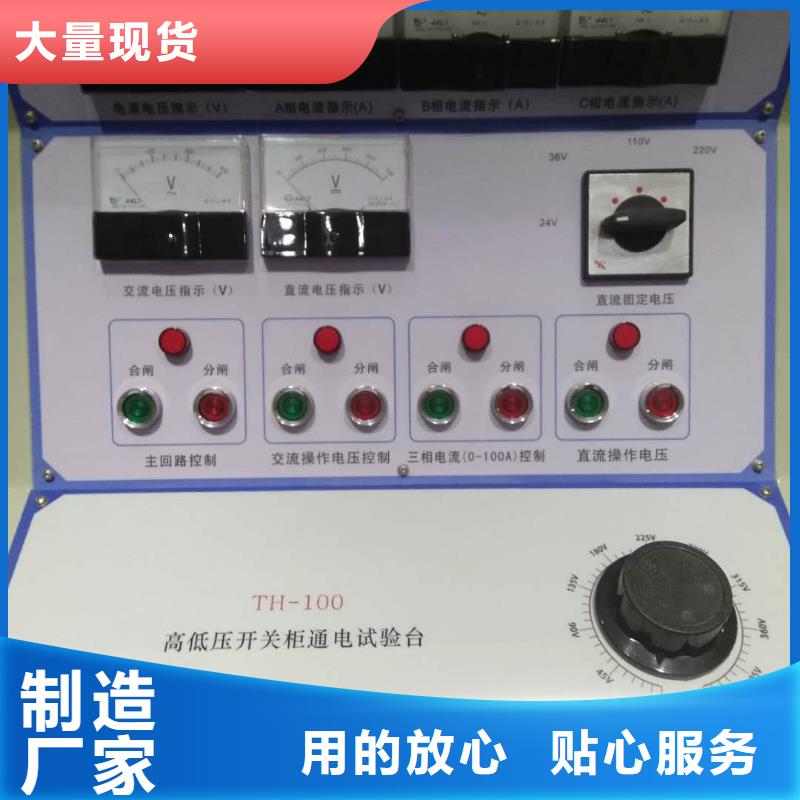

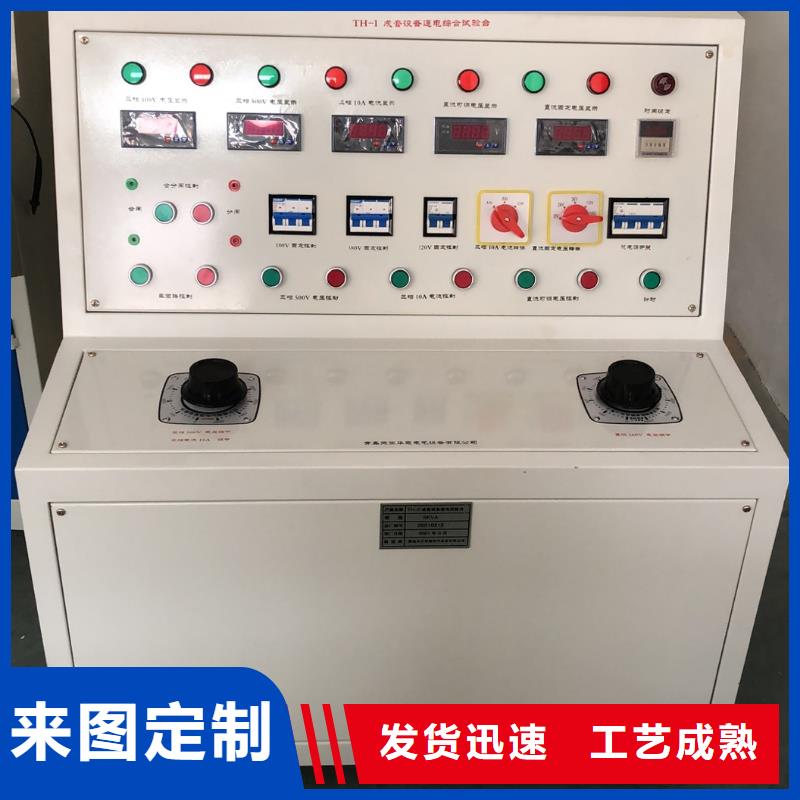

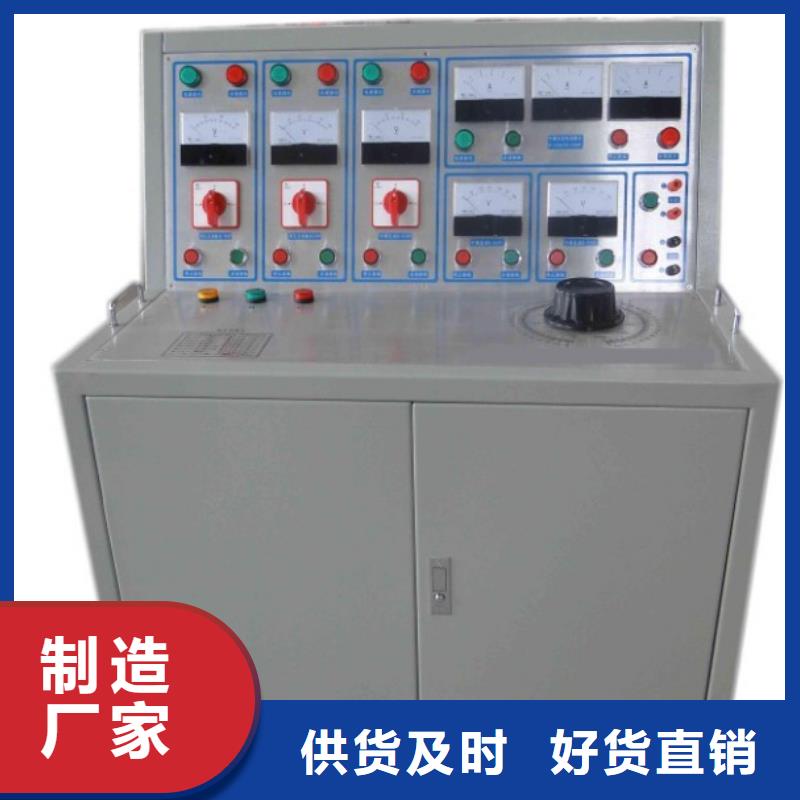

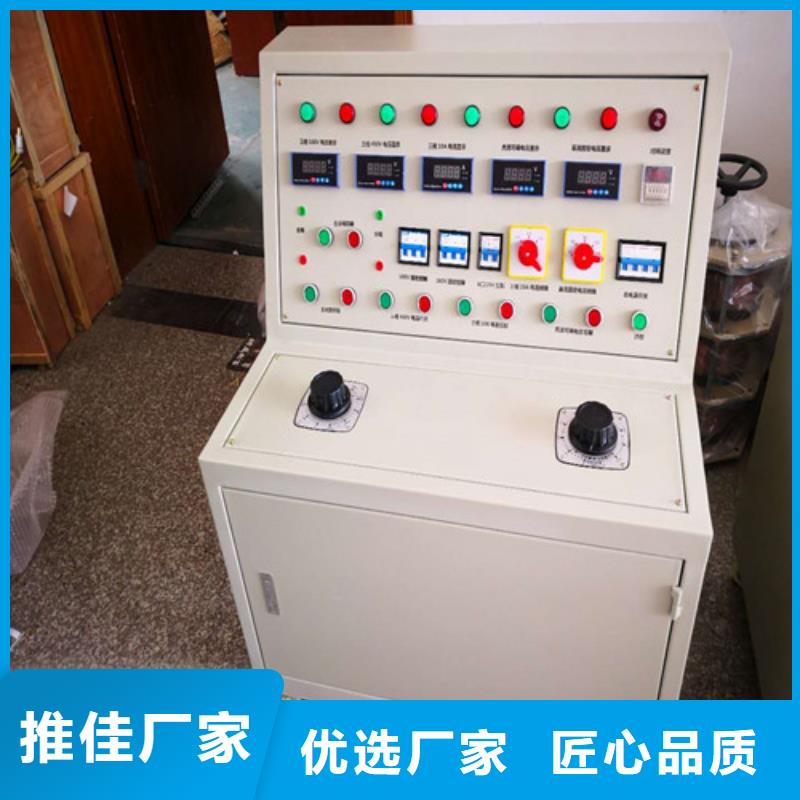

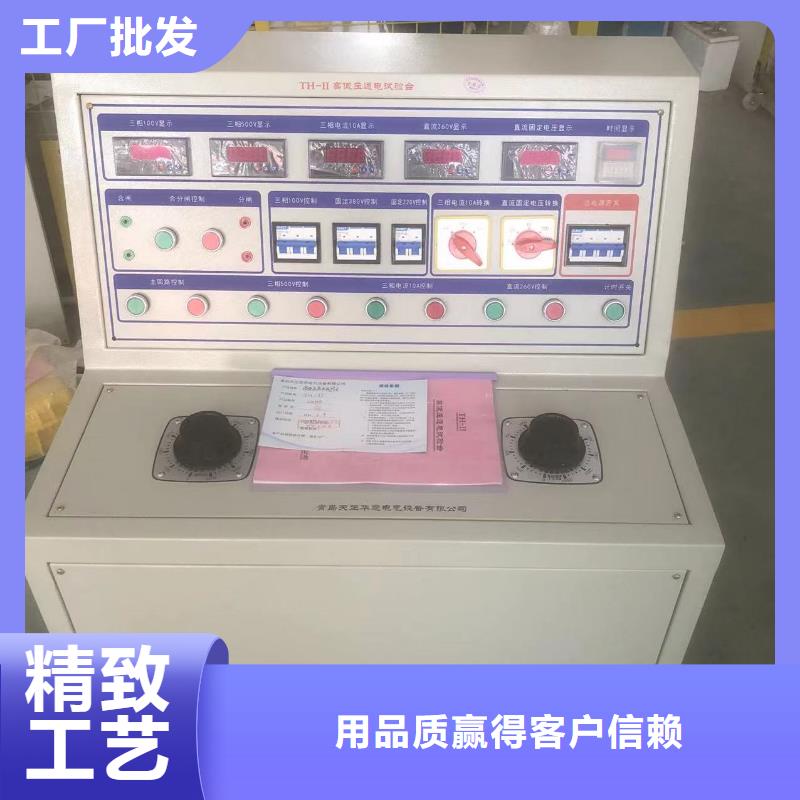

高低压开关柜通电试验台高低压开关柜通电试验台一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本试验台就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相五线交流电压直接输出；2、三相交流电压固定(100V/10A)输出；3、三相交流电压固定(380V/10A)输出；4、三相交流（0~100V/10A）电压可调输出；5、三相交流（0~430V/10A）电压可调输出；6、单相直流（0~260V/10A）电压可调输出；7、单相直流（0~300V/10A）电压可调输出；8、单相交流（220V/10A）电源接线板插孔直接输出；9、外形尺寸：550mm660mm1005mm三、产品结构本产品TH型移动式结构，底部装有四只定向轮，两边设置拉手，便于推动或抬动。由三块面板（图一、图二和图三所示）组成其控制和监测等功能。上面板（图一）由仪表、信号灯及控制按钮开关组成，用于操作和监测；下面板（图二）上装有调压器手轮，用于调节输出电压或电流；接线板（图三）在车后，而方便。测试车左侧采用的是二孔三孔电源插孔。高低压开关柜通电试验台

高低压开关柜通电试验台 软件的操作方法：1、接好线后双击计算机的控制软件图标 打开软件主界面。如图4图42、选择对应断路器磨合工位的串口号打开串口，（只有在次使用时需要选择串口并打开，以后电脑默认自动打开串口）3、根据实际断路器磨合需要可选择打开或关闭对应的工位，或者打开全部工位。4、选择对应断路器磨合工位的磨合方式，单分单合，合分 ，分合分。5、设置好对应断路器磨合工位的时间间隔，设置范围为0.1s — 25.5s。设置间隔时间时要考虑储能时间的长短。6、设置电源输出时间，设置范围为0.1s — 25.5s。设置时应大于开关的合分闸时间，弹簧机构一般设置为0.3s-1s，如果设置过长，当断路器发生拒分、拒合或辅助触点转换不到位时，合分闸线圈长时间通电，可能导致发热甚至烧毁。如果设置过短，可能会出现断路器拒分拒合现象。7、设置好对应断路器磨合工位需要磨合的次数，为65535次。8、点击运行开始磨合测试。磨合过程中可以暂停磨合，暂停磨合按暂停键，按暂停键磨合次数不清零，再磨合时点运行键会从上次磨合的次数开始计数；磨合过程中可以磨合，结束磨合时按停止键，按停止键时磨合次数自动清零，再次点运行键启动磨合时计数从零开始。9、当出现拒合、拒分、误合、误分、磨合结束时，系统自动切断电源输出，同时软件提示。
