接地电阻测试仪,【天正华意电气设备(德州市分公司)tianzh3611-26】是一家集加工、销售为一体的生产型企业,生产厂家,经验丰富,质量保证,品质优良,我们的销售团队和技术专家随时待命,为您提供专业、及时的服务。如果您对我们的产品感兴趣或有任何疑问,请随时与我们联系,联系人:杨经理,地址:平度市平安路2号。

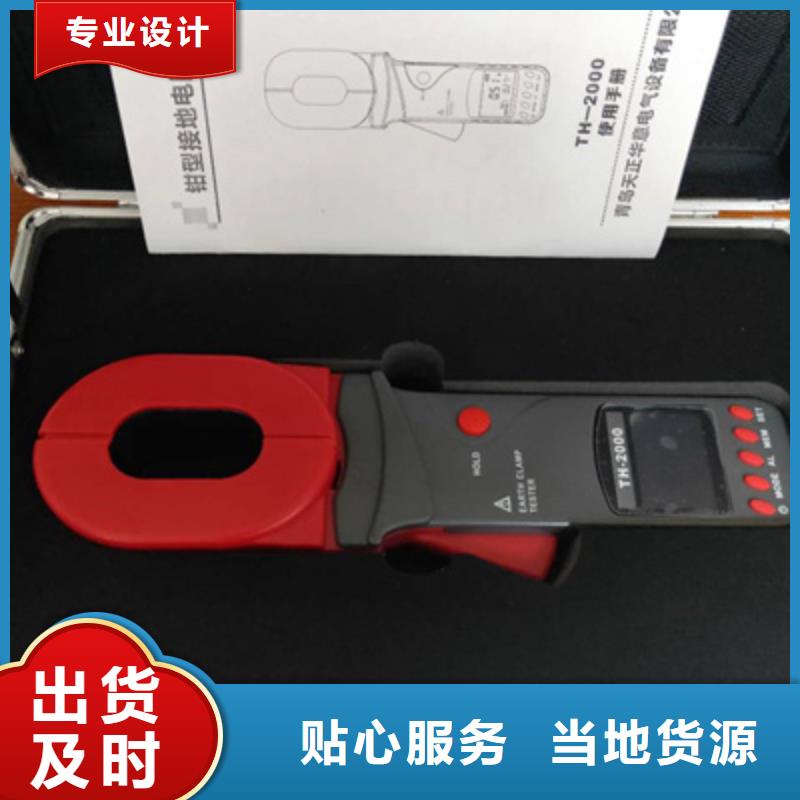

接地电阻测试仪感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。——遵守本手册所列出的操作注意事项。?任何情况下，使用本钳表应特别注意。?注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。?注意本钳表面板及背板的标贴文字。?开机前，扣压扳机一两次，确保钳口闭合良好。?开机时，不要扣压扳机，不能钳任何导线。?正常开机，显示“OL Ω”符号后，才能钳测被测对象。?钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。?避免本钳表受冲击，尤其是钳口接合面。?危险场合，强烈选用本公司的防爆型钳形接地电阻仪。?防爆型产品，在危险场所内严禁拆卸和更换电池。?本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。?测量导线电流不要超过本钳表的上量限。?长时间不用本钳表，请取出电池。?拆卸、校准、维修本钳表，必须由有授权资格的人员操作。?由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?本用户手册中标有“＊”的内容仅限于C型。二．简介系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：具有RS232接口功能，实现测试数据上传电脑，软件监控（选配）。突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围增加到0.01Ω-1200Ω。存储数据99组，功耗更低，启动、工作电流小于50mA。系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为XRD系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

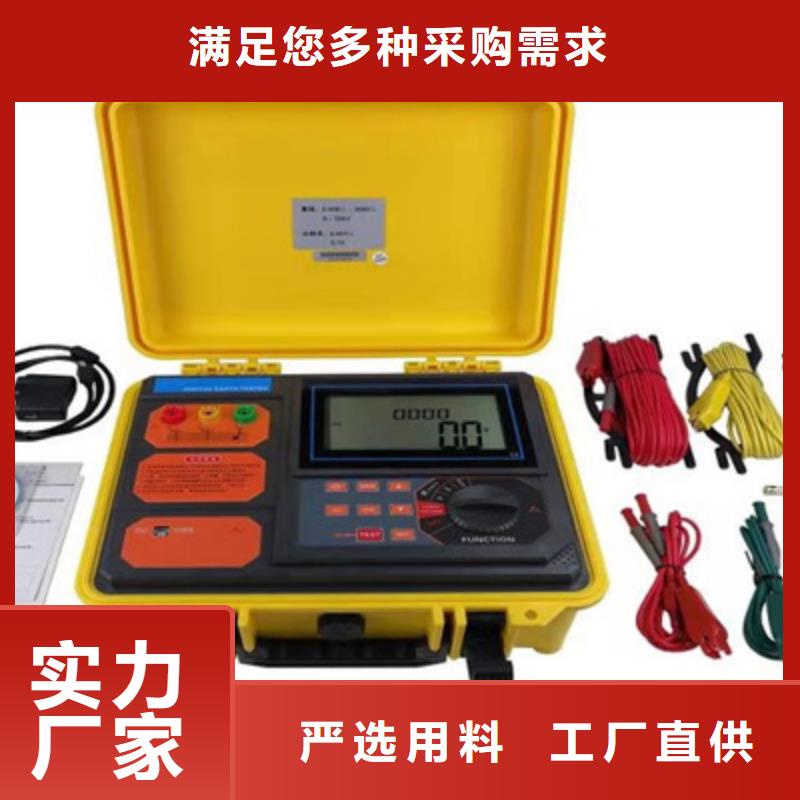

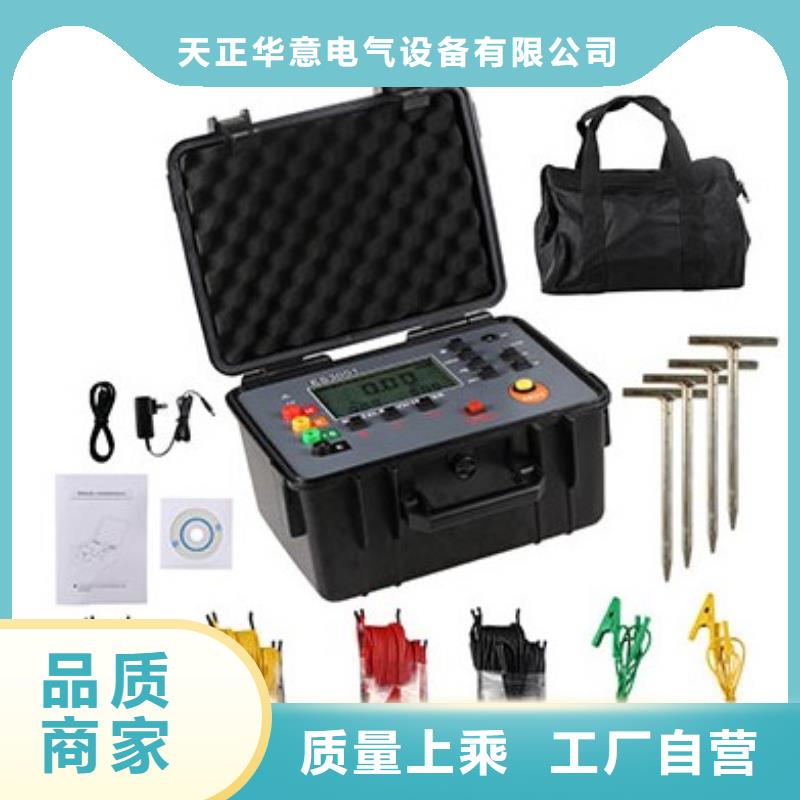

接地电阻测试仪 技术指标 使用条件环境温度：0℃～＋45℃相对湿度：≤85％RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3％±1d0.2Ω～200Ω≤±1.5％±1d1～20V≤±3％±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差·允许辅助接地电阻RC（C1与C2之间）0～2Ω，2～20Ω ≤1KΩ20～200Ω ≤2KΩRP（P1与P2之间）＜40KΩ 误差≤±5％·允许地电压（工频有效值）≤5V 误差≤±5％5、电源及功耗功率损耗≤2W直流：8×1.5V(AA，R6)电池交流：220V/50Hz6．体积与重量体积：220mm×200mm×105mm重量：≤1.4kg三、使用方法1、接地电阻测量（如图一）· 沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。· 用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。· 开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。2、土壤电阻率测量（如图二）· 测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。若地阻仪测出电阻值为R，则土壤电阻率按下式计算：Ф＝2πRL 其中Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。·测地电阻、土壤电阻率所用的探针一般用铝合金管或圆钢。

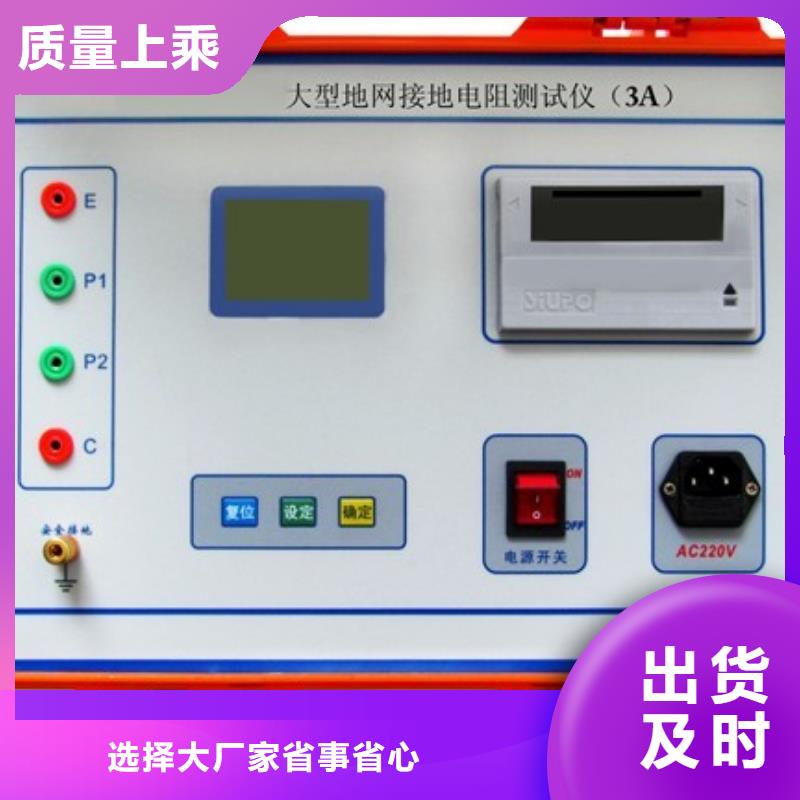

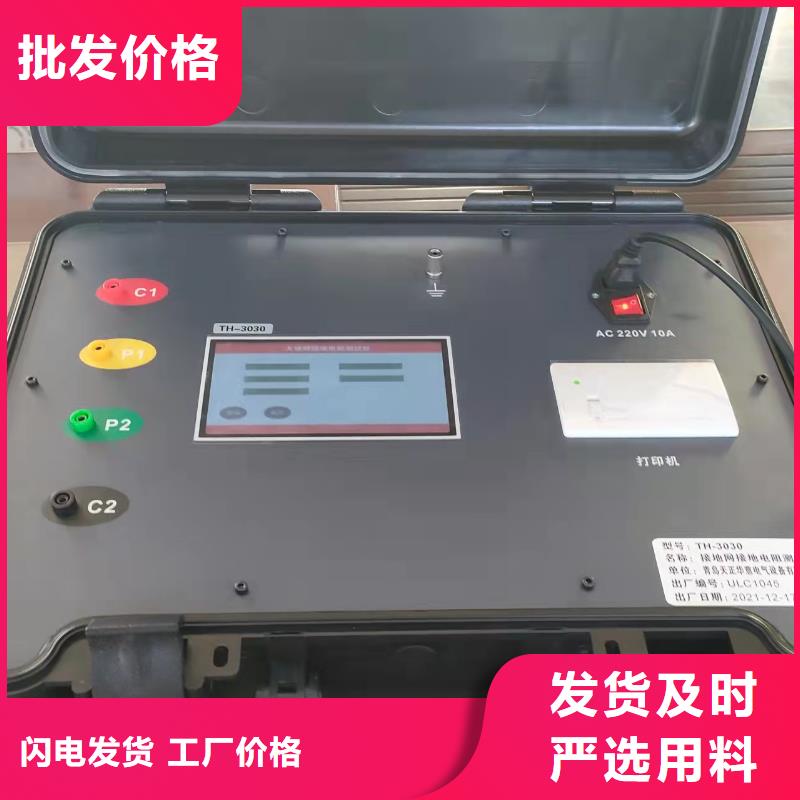

接地电阻测试仪 特别是大型接地网的接地阻抗一般很小（一般在0.5Ω以下），干扰带来的相对误差更大。为了降低现场干扰的影响，目前采用的方法主要有两种，一种是增大测试电流，一种是使用异频法。种方法是通过加大测试电流来加大信号电压和信号电流，从而提高信噪比，减小测量误差。这种方法由于采用了很大的测试电流（DL/T475-2006标准不宜小于50A），使得设备非常笨重，且布线劳动强度很大，耗时耗力。而且，由于主要干扰与信号同频，无法从根本上干扰的影响，为解决该问题，山东省电力工业局文件（鲁电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。该研究成果获得了华中电网集团科技进步二等奖，山东省电力公司科技进步二等奖。异频法则是通过改变测试电流的频率来避开工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除干扰的影响，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点，异频法测试已被国内外专家广泛接受和采用。
